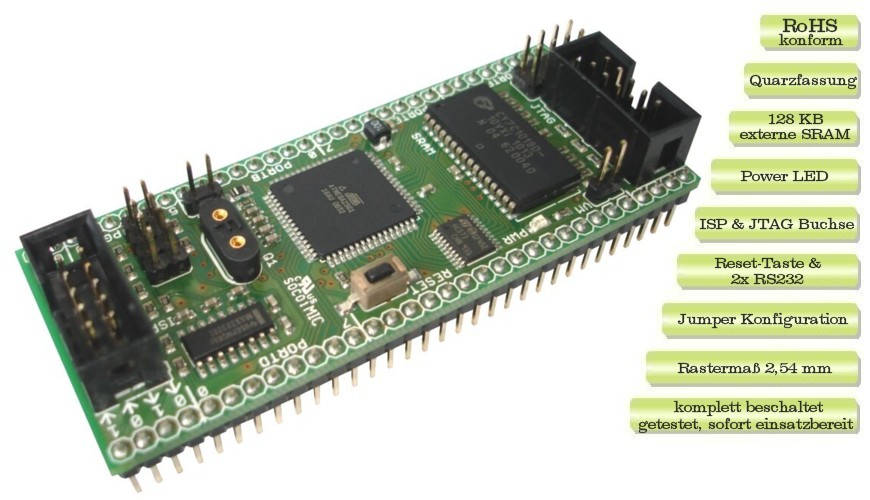

AVR-Entwicklungsmodul
mit 128 KByte externem SRAM

Modell: AL-ERAM128_256 Version 2.0
7,3728
MHz

8,0000
MHz

11,0592
MHz

14,7456
MHz

16,0000
MHz

Aufbau:

- Controller: Atmel AVR ATmega 2561-16AU bis 16 MHz

- Ausstattung:

• externe SRAM 128 KByte

• mit Reaktionszeit 10 ns

• RS-232 Transceiver

• Reset-Taste

• Power LED

- Externe SRAM: interne oder externe Spannung

- Spannungsversorgung: 5V

- Modulgrösse: B x H x T  34 mm x 83 mm x 19,3 mm

- Betriebstemperatur: -40°C bis +85°C

- Quarzfassung: leichte und schnelle Quarzaustausch

- PC-Anschluss: 2 x RS232, trennbar durch Jumpers

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung: ISP oder JTAG Buchse oder BOOTLOADER

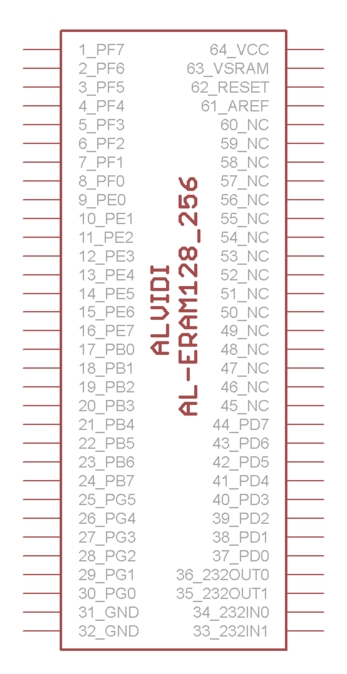

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Pinbelegung ISP & JTAG Buchsen: 10-polige, Standard von Atmel

- Funktionalität: getestet,sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATmega 2561-16AU

- 256K Bytes Flash

- 8K Bytes Internal SRAM

- 4K Bytes EEPROM

- 54 x Programmable I/O Lines

- 8 x ADC Channels

- 6 x Timer/Counter

- 4 x PWM Channels

- 2 x Serial USARTs

- Internal Oscillator

- SPI und TWI

- 0 - 16 MHz

- 4.5 - 5.5V

- mehr ...

Beschreibung:

Wir bieten Ihnen mehr Flexibilität bei der Entwicklung. Mit Hilfe der Quarzfassung ist es möglich leichter und schneller sich für eine andere Prozessor-Frequenz zu entscheiden. Externe SRAM löst das Speicherproblem, wenn die interne 4 KByte SRAM nicht genügen. Durch Jumperkonfiguration sind folgende Einstellungen beim SRAM möglich: interne oder externe Spannungsversorgung.Wir haben dafür gesorgt, dass alle Pins, außer Port A und Port C, des Controllers zur Verfügung stehen und diese in logische Reihenfolge zugeordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Die Schaltung des Moduls ist gemäß der Empfehlungen des Herstellers aufgebaut: A/D Wandler, Reset, ISP, JTAG, RS232, SRAM. Ob für Ersteinsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR-Modul.

Lieferumfang:

- 1x AVR-Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 1x Quarz auf Wunsch,

- 10x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Bootloader
Bootfiles
Eagle-Bibliothek
